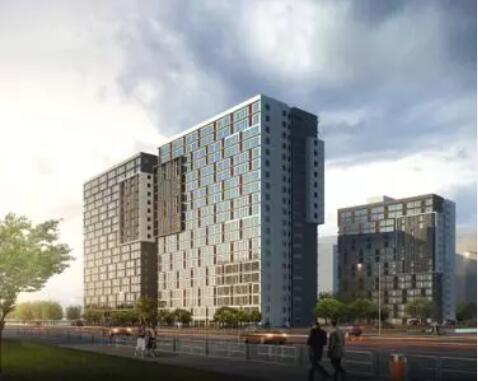

华力12英寸先进生产线建设项目配套DB1~DB4倒班宿舍楼由信息产业电子十一设计研究院科技股份有限公司设计、上海华力集成电路制造有限公司承建，该项目已获得绿色建筑二星级设计标识。

项目概况

　　项目地址：浦东新区康桥工业区南区

　　建设类型：宿舍

　　绿色建筑星级：二星级

　　标识类型：设计标识

　　设计单位：信息产业电子十一设计研究院科技股份有限公司

　　建设单位：上海华力集成电路制造有限公司

项目特色

　　华力DB1～DB4倒班宿舍楼从项目设计阶段开始，就定期进行BIM模型审查会，进入深化设计和施工阶段，也进行多次模拟技术交底，以确保施工方能完整的理解设计意图，并结合施工单位的建议进行设计和模型的优化。采用工业化生产的预制构件

　　华力DB1～DB4倒班宿舍楼采用工业化生产的预制装配式构件。采用的预制构件有预制楼梯、预制阳台板、预制剪力墙、预制梁、预制叠合楼板。总体预制构件重量比例达到40.8%。

　　1.太阳能热水

　　生活热水采用热回收型风冷热泵机组负责四栋宿舍楼淋浴和生活热水加热，并辅助太阳能热水和电加热系统。DB1~2太阳能热水产生的热水量达到总生活热水量的32.9%；DB3~4太阳能热水比例达到23.35%。总体太阳能热水比例大于20%。

　　2.余热废热利用

　　本项目生活热水系统采用太阳能集热系统、风冷热泵热回收机组和电加热供热方式相结合的供热方式。室内生活热水为淋浴热水、洗手盆热水。整套生活热水系统优先利用太阳能。宿舍1和宿舍2热水为全日制供水系统，屋顶水箱仅为集热水箱，全系统主要以温控为主；宿舍3和宿舍4热水为集中供热系统，屋顶热水循环箱既做集热水箱，也做热水箱使用。系统为温控和定时控制为主。

　　风冷热泵余热回收型机组供热量达到92%。

　　3.新风PM2.5过滤

　　新风系统:DB1&2每层设置新风空调机房。空气经过G4，F9冷热盘管处理后送入各空调房间。DB3&4每层设置新风空调机房。新风从机房外墙百叶引入，经过初效过滤，PM2.5的过滤段，冷热盘管处理后送入各宿舍。

　　4.场地径流控制

　　按照整个场地红线内A区进行汇水面积的计算。将A区的硬质屋面、场地绿化、道路广场分别统计来计算控制雨水径流量。经过计算在合理规划地表与屋面雨水径流，对场地雨水实施外排总量控制：场地年径流总量控制率达到55%。

　　5.节水器具1级洁具

　　本项目洁具采用一级节水型用水器具。

　　6.非传统水源利用

　　本项目收集A区场地屋面20383.34m2，道路广场34794.22m2和绿化37722m2的汇水区域，面积总和92899.67m2。雨水收集后优先进行室外绿化灌溉、地下车库冲洗、道路浇洒和洗车。本项目的非传统水源利用率为1.8%。

　　7.应用建筑信息模型BIM技术

　　倒班宿舍楼为装配式建筑，同时具有层高低的特点。在设计、施工阶段，为更好的提升项目品质，减少返工，节约工期，选用了合适的BIM运用，来避免设计和施工中可能遇到的问题。设计阶段的运用主要集中在可视化方案确认、总平面布置和设计、装配式设计、管道综合、洞口预留等BIM技术。施工阶段运用主要是采用BIM智慧建造平台进行进度、质量和材料的管理。
