临港新城主城区WSW-C2-10 地块限价房项目13号楼由上海天华建筑设计有限公司设计、上海海港新城房地产有限公司承建，该项目已获得绿色建筑二星级设计标识。
项目概况
项目地址：上海市浦东新区，东至茉莉路绿线，南至WSW-C2-1、2 地块边界，西至规划路，北至方竹路。
建设类型：公共建筑（超市、商业）
绿色建筑星级：二星级
标识类型：设计标识
设计单位：上海天华建筑设计有限公司
建设单位：上海海港新城房地产有限公司
项目效果图
项目特色
1. 室外风环境模拟优化设计：建立分析模型对项目室外风环境进行模拟分析，进而辅助室外景观、活动场地等细部设计。
图1 距地1.5 m高度风速矢量图
图2 距地1.5 m高度风压云图
图3 建筑迎风面风压图
图4 建筑背风面风压图
图5 夏季1.5 m高度处空气龄分布
2. 气流组织模拟分析：针对一层超市建立模型进行气流组织模拟，分析室内气流组织合理性，并进行优化设计。
图6 1F超市平面图
图7 超市室内布局三维模型
图8 超市风管布置三维模型
图9 夏季空调室内人体主要活动区域平面相对湿度分布云图
图10 夏季空调室内人体主要活动区域平面温度分布云图
图11 夏季空调人体主要活动区域平面PMV分布云图

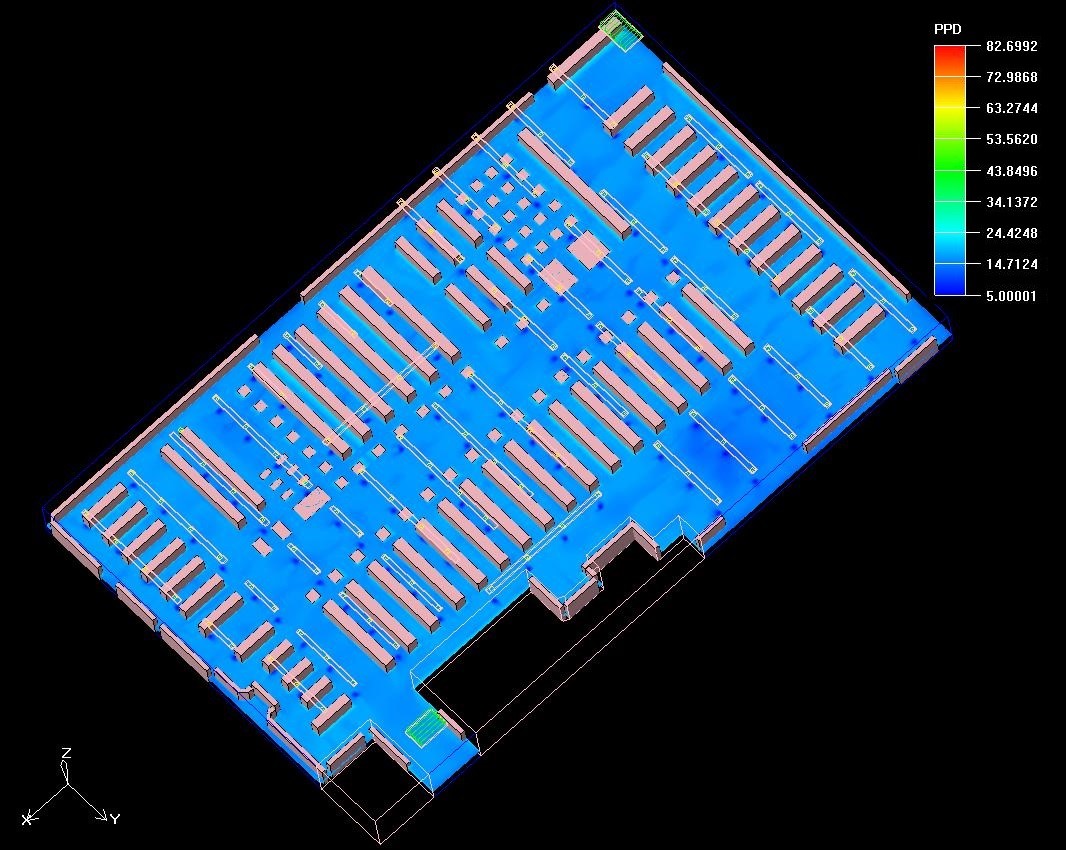

图12 夏季空调室内人体主要活动区域平面PPD分布云图
图13 冬季空调室内人体主要活动区域平面相对湿度分布云图
图14 冬季空调室内人体主要活动区域平面温度分布云图
图15 冬季空调室内人体主要活动区域平面PMV分布云图
图16 冬季空调室内人体主要活动区域平面PPD分布云图
空气净化系统：空调箱由混合过滤段、盘管段、风机段及必要的检修段组合而成，设粗效、静电中效两级空气过滤器，空调箱送风总管设置纳米光子空气净化装置，起到除异味、杀菌、净化空气的作用，根据检测报告，静电除尘器的PM2.5一次通过净化效率93.6%、微生物一次通过净化效率87.0%；建筑地上设二氧化碳监控系统，地库设一氧化碳监控系统，可有效保证建筑室内空气品质。
图17 静电除尘器检测报告截图
BIM技术应用：针对地库采用BIM技术辅助建筑设计和施工，BIM咨询服务内容包括：BIM建模、碰撞检查、管线综合和高度控制。
图18 地库BIM模型
图19 BIM分析内容及截图
