国家新开发银行是由“金砖五国”发起、创立的政府间国际金融组织，也是全球首个总部落户上海的国际组织，为积极履行作为总部城市的责任与义务，上海市政府出资建造新开发银行总部大楼建设。新开发银行总部大楼位于上海浦东世博园A区A11-01地块，南至雪野路，西至高科西路，北至国展路，项目占地面积1.2万平方米，总建筑面积12.6万平方米，建筑高度150米，地上30层，地下4层，建成后将满足约2000人的办公需求。大楼建造力求体现以人为本、绿色生态和新开发银行“创新、平等、透明、可持续发展”的价值理念。

【项目概况】

项目地址： 上海市浦东新区国展路与西藏南路隧道交叉路口东北侧

项目投资性质：政府投资

项目类型：房屋建筑

BIM技术应用阶段：施工阶段

建设单位：上海市机关事务管理局

设计单位：华东建筑设计研究院有限公司

施工单位：上海建工集团股份有限公司

图1-新开发银行

 【BIM技术应用亮点】

1、施工图设计及出图应

图2-机房平立剖及三维视图

依托BIM技术，开展施工图正向设计，综合设计各条线提资流程，实现设计总集成、总控制。我们将施工图与安装图设计合二为一，借助BIM技术，优化机房设备设计，大大缩短了“设计+深化”的综合周期。

2、管线优化应用

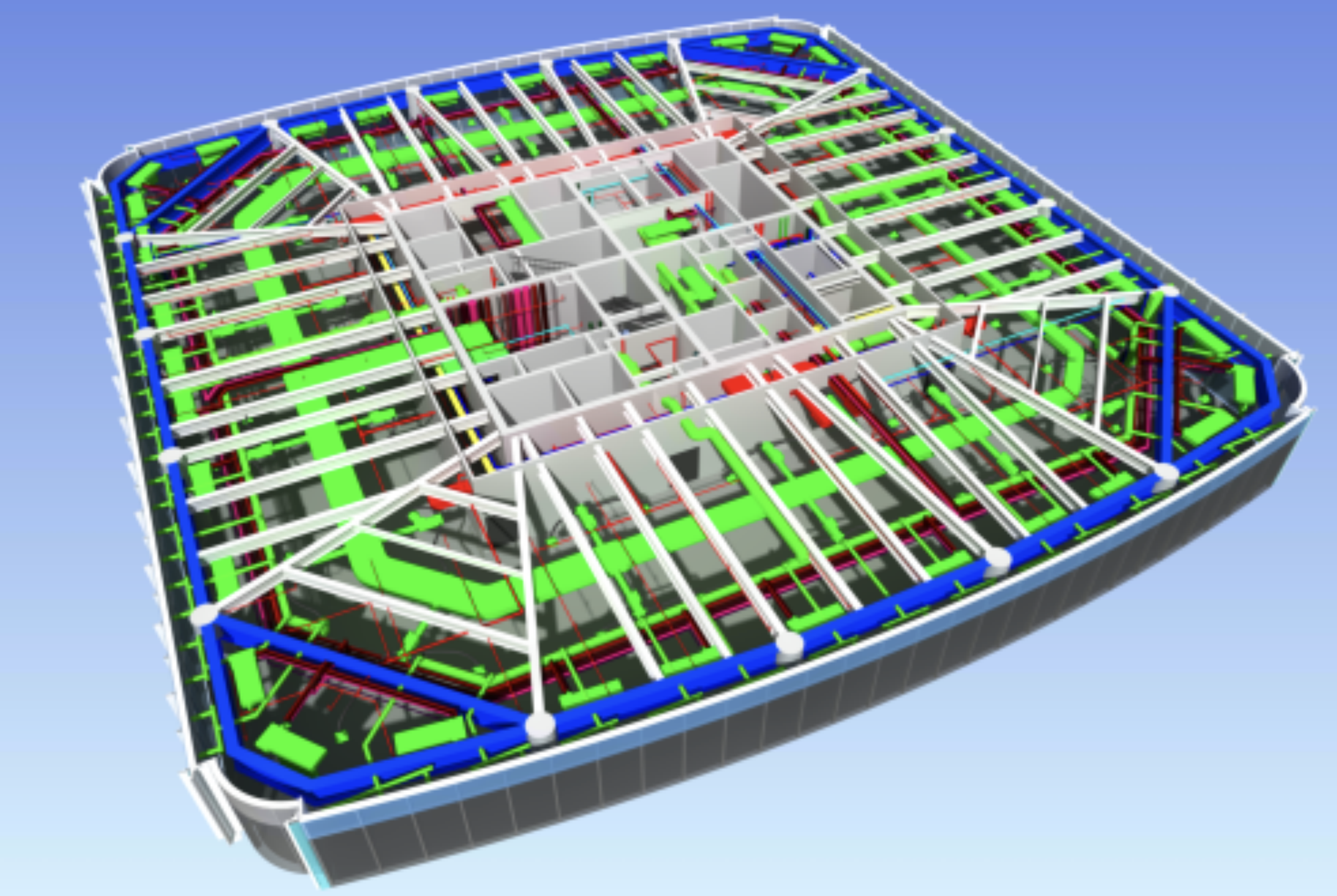

 图3-1管线整体布局

 图3-2合理分层布置

图3-3穿梁洞口预留

图3-4管线避让翻折

本项目管线错综复杂，各预制构件搭接处钢筋密集交错，如果在施工中发现各种管线、预制构件搭接发生碰撞，将给施工现场的各种管线施工、预埋和现场预制构件吊装、制安带来极大的困难。因此，在施工前，采用BIM技术对管道密集区域进行综合排布设计，虚拟各种施工条件下的管线布设、预制联接件吊装的模拟，提前发现施工现场存在的碰撞和冲突，尽早发现施工过程中可能存在的碰撞和冲突，有利于减少设计变更，提高施工现场的工作效率。

3、高支模预警系统

     图4原理系统图

图5模型分析图

系统通过安装在模板支架顶部的传感器，实时监测模板支架的钢管承受的压力、架体的竖向位移和倾斜度等内容，并通过无线通讯模板将各支撑钢管柱头的传感器数据发送至设备信号接收和分析终端，数据接收终端在收到数据后对数据进行分析，在将数据传递给远程监测系统的同时，对数据的安全性进行计算，并及时将支模架的危险状态及时向手机移动端传递出去。具有智能检测、秒级响应和手机联动的优点。
